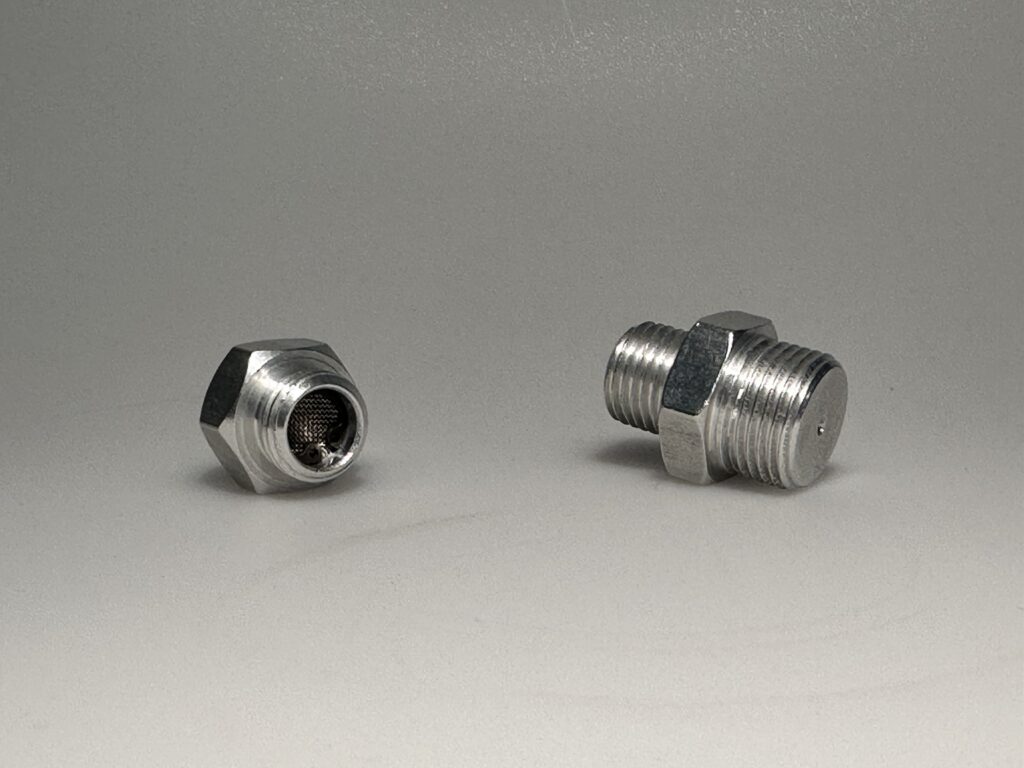

Strömungsventil
Ein Strömungsventil ist ein mechanisches Bauteil, das den Volumenstrom innerhalb eines Systems steuert. Durch das (teilweise) Öffnen und Schließen kann es den Durchfluss von Luft oder Gasen exakt kontrollieren.
In der industriellen Prozesssteuerung und Fertigung, allen voran in automatisierten Vakuumsystemen, sind Strömungsventile besonders wichtig. Sie helfen, den notwendigen Unterdruck beizubehalten, indem sie den Luftstrom exakt regeln. Dies garantiert, dass Werkstücke mittels Vakuum sicher gehoben und bewegt werden.
Strömungsventil Funktion in der Vakuumtechnik
In automatisierten Vakuumsystemen ermöglichen Strömungsventile eine feine Anpassung des Vakuumniveaus. Bei Sauggreifern steuern sie den Luftstrom, um das erforderliche Vakuumniveau zu erreichen und aufrechtzuerhalten. Durch präzise Steuerung des Luftstroms können diese Ventile die Haftkraft der Sauggreifer an das Material anpassen und so ein optimales Handling des Werkstücks gewährleisten.
Durch den Einsatz von Strömungsventilen in Verbindung mit Sensoren oder intelligenten Steuerungssystemen können nicht verwendete Sauggreifer automatisch deaktiviert werden, um den Luftstrom zu unterbrechen und den Energieverbrauch zu reduzieren. Dabei bleibt das Gesamtvakuum im System erhalten, da die Abschaltung einzelner Sauggreifer keinen Einfluss auf den Druck im System hat. Diese innovative Lösung ermöglicht eine energie- und kostensparende Handhabung von Werkstücken.
Strömungsventile in der Pneumatik
In der Pneumatik werden die Ventile genutzt, um den Druck und die Geschwindigkeit der Druckluft zu steuern. Durch sie lässt sich der Luftstrom schnell öffnen, schließen oder verändern. Strömungsventile können in einer pneumatischen Förderanlage beispielsweise den Druck anpassen, um die Geschwindigkeit des Förderbandes zu regulieren oder um Objekte sanft abzubremsen.
Welche Arten von Strömungsventilen gibt es?
Es gibt viele Modelle, die jeweils für spezifische Bereiche konzipiert sind. Einige der gängigsten Arten sind zum Beispiel:
Venturi-Ventile
Diese Ventile nutzen das Prinzip des Venturi-Effekts, um den Luftstrom zu regeln. Durch eine Verengung im Ventil wird die Luft beschleunigt, wodurch der Druck im System abfällt.
Membranventile
Sie verwenden eine flexible Membran, um den Luftstrom zu kontrollieren. Membranventile haben keine beweglichen Teile im Luftstrom und garantieren dadurch eine hohe Dichtheit und Reinheit.
Schieberventile
In diesen Ventilen ist ein bewegbarer Schieber verbaut, um den Luftstrom zu lenken. Sie sind besonders robust und werden häufig in Anwendungen mit hohem Druck eingesetzt.
Magnetventile
Magnetventile erzeugen ein elektromagnetisches Feld, das einen beweglichen Kern oder einen Anker im Ventilkörper anzieht. Diese Bewegung öffnet oder schließt das Ventil, indem es den Luftstrom durch den Ventilkörper leitet oder blockiert. Magnetventile bieten eine schnelle und präzise Regelung des Luftstroms und werden oft in automatisierten Systemen eingesetzt, wo eine ferngesteuerte Kontrolle erforderlich ist.
Kugelhähne
Diese Ventiltechnik beruht auf einer kugelförmigen Verschlussvorrichtung, die innerhalb des Ventilkörpers platziert ist. Diese Kugel kann sich entweder um 90 Grad drehen, um den Durchfluss zu öffnen, oder geschlossen sein, um den Durchfluss zu blockieren.
Wie viel kostet ein Strömungsventil?
Die Ventile gibt es in verschiedenen Größen und Typen zu kaufen, daher können die Kosten stark variieren. Hier finden Sie einige Kostenübersicht zu mehreren Ausfertigungen:
- Kleinere, einfache Strömungsventile: Diese können bereits ab wenigen Euros erhältlich sein. Solche Ventile werden zum Beispiel in einfachen pneumatischen Systemen verbaut.
- Standard Strömungsventile: Für industrielle Anwendungen, bei denen eine mittlere Leistung und Zuverlässigkeit erforderlich sind, können die Preise zwischen 30€ und 200€ liegen, abhängig von Größe und Hersteller.
- Spezialisierte oder hochleistungsfähige Strömungsventile: Für anspruchsvollere Anwendungen, wie beispielsweise in der Hochvakuumanwendung oder in kritischen industriellen Prozessen, können die Preise deutlich höher liegen. Hier können die Kosten für ein einzelnes Ventil mehrere Hundert bis Tausende Euros betragen.
Werfen Sie gerne einen Blick in das umfangreiche Angebot von RIVATEC und entdecken Sie die passenden Ventile für Ihre Anforderungen.
